2. 同济大学 交通运输工程学院,上海 201804
2. School of Transportation Engineering, Tongji University, Shanghai 201804, China
优先发展城市公共交通,改善公共汽车服务质量是吸引乘客乘坐公共交通出行,缓解交通拥堵的重要途径.然而,我国大部分城市公交出行分担率只在10%左右,特大城市大约能达到20%,但是比率依然很低.公交分担率一直无法提高的主要原因在于服务水平低,难以满足乘客需求.因此,量化评价公交系统服务水平,寻求影响公交吸引力的关键因子具有重要现实意义.现有关于公交服务水平研究大体分为两大类[1],一类考虑公交线网规划以及调度运营对服务水平的影响;另一类从乘车舒适性角度分析服务水平,着重研究影响乘车舒适性的相关指标,构建舒适性评价指标体系.
公交舒适性[2-3]包括候车舒适性和运行(乘车)舒适性.而出行过程中,一般情况下乘车比候车时间长,故运行舒适性在很大程度上直接体现了公交的服务质量[4].公交运行舒适性是个综合评价问题,它与公交车辆运行平顺性、车内环境、个性化服务有关,反映了车辆的操作稳定性、安全性以及乘客对车内环境和服务的主观感受.国内外对该类问题的评价方法主要有主成分法、数据包络分析法、模糊评价法以及人工神经网络法[5],综合评价客观测度指标的构建是综合评价的基础,因此,不少学者对公交乘车舒适性综合评价客观测度指标的构建进行了研究.Laura等[6]认为影响运行舒适性的因素有拥挤、座位舒适性、空调情况、车内噪音;王炜等[7]提出城市公共交通系统服务水平评价指标体系中运行舒适度包括平均载客率、加速度变化率、通风性、温度、车内噪音等5个因素,在此基础上分析构建舒适性客观测度指标;高桂凤等[8]认为运行舒适性的评价指标为公交车满载率和公交车座位率,但却未将车辆运行状态变化考虑在内.
从文献[5-8]来看,大多只研究了舒适性指标体系,较少对指标本身的科学性展开深入分析.而且,所探讨的客观测度指标大多是针对车内环境因素,而针对公交运行平顺性以及加减速振动状态所构建的测度指标过于单一,所采集的原始参数也并未进行系统的挖掘分析提炼出关键因子,致使部分指标缺乏合理性,对评价结果有不利影响.有部分研究采用问卷调查的数据采集方式,数据不精确,缺乏智能化.柏从,彭仲仁等[9]研究了基于智能手机应用的公共汽车交通信息采集方式,但是并未涉及公共汽车乘车舒适性问题,而且也未将智能手机运动传感器数据纳入研究体系.
本研究以智能手机作为数据采集终端,并根据不同的原始参数建立能够表征乘车舒适性的客观测度指标集,弥补了以往研究中忽略车辆运行状态对舒适性影响的不足.深化并拓展了公交舒适性客观测度指标体系.
在数据精度方面,本文基于手机全球定位系统(GPS)模块以及传感器模块获取手机GPS模块以及加速度、旋转角速度信息.手机GPS模块利用载波相位差分获得多普勒观测值来计算速度,测速精度为0.03 m·s-1[10].目前有车载OBDII(二代车载诊断系统)可获取车辆速度,车载基于车辆齿轮转速与车轮半径计算速度,理论上而言误差为零,但由于车轮半径在运行过程中会时刻在改变,因此在测速精度上与手机GPS精度差相差不大.但手机GPS测速会有一程度的时间滞后性,量级为毫秒级,对所研究的问题影响不大.根据Android开发者官方文档显示,传感器模块精度达到万分之一.完全满足本文对于加速度以及旋转角速度的采集要求.
1 运行舒适性测度指标分析本论文着重从公共汽车运行状态角度分析客观测度指标,侧重于对运行数据的建模分析.考虑到智能手机普及率高,且内置多种运动传感器,因此采用智能手机作为数据采集终端,实时获取车辆运行过程中的各项参数.在此基础上构建完备的客观测度指标集,为乘车舒适性评价的指标计算提供研究基础.
1.1 运行平顺性测度指标构建方法乘客希望车辆能够以稳定的高速状态运行,尽量减少停车次数以及停车等待时间.另外,若一次公交出行中处于停车或者极低速状态的时间比率较高,加大乘客的时间成本,从而降低乘客对公交服务的满意度.因此,从手机采集的速度、经纬度数据(采样频率5 Hz,经纬度数据主要用于停车点位置判别)可以构建多个与乘客乘车舒适性相关的客观测度指标.令SV表示基于速度数据的乘车舒适性客观测度指标,从乘客时间价值以及车辆制动停车对乘客心理影响角度分析,SV与多个因变量有关.为了充分描述SV,通过随机问卷调查的方法总结得到以下原始变量:平均行驶速度v、中位数、极差、单位时间完全停车次数、单位时间不完全停车次数、最大停车等待时间,停车时间比率等7个维度的变量来表征SV.变量符号说明如下:v为速度平均值,m·s-1;中位数Median,m·s-1;极差Range,m·s-1;Nc为单位时间内完全停车次数,次·min-1;Nuc为单位时间内不完全停车次数,次·min-1;tms为最大停车等待时间,s;Ras为停车时间比率.其中,完全停车是指车辆减速直至静止状态,不完全停车是指车辆有减速过程但不会完全静止.考虑到GPS精度以及乘客对速度波动的敏感度,只有当降速幅度小于特定阈值时才判定为对乘车舒适性有影响的不完全停车过程.计算公式如式(1) 所示.
$N_{\rm{uc}} = \sum u(\Delta v_i - v_{\rm{threshold}})/ T$ | (1) |
式中:Δvi为时间上相邻的两个数据点的速度差; vthreshold为速度差阈值; u为示性函数.
Ras=tV=0/T,其中, tV=0表示车辆出行过程中速度为零的时间总和; T为出行时间.则SV以向量形式表示,SV=(ν, Median, Range, Nc, Nuc, tms, Ras).通过问卷调查总结得到的速度参数客观测度指标较多,在综合评价时,指标过多将会对评价结果产生负面影响.而且,上述各个因变量之间存在一定程度的相关性,变量间有信息重叠.因此,需要进一步提取主要指标.采用主成分分析法对原始变量进行正交投影变换,消除相关性,构建新的综合变量,并从中提取能够表征SV的主属性.
设有p(p=7) 维观测随机向量
$\left\{ {\begin{array}{*{20}{l}} {{y_1} = {a_{11}}{x_1} + {a_{21}}{x_2} + \cdots + {a_{p1}}{x_p} = {\mathit{\boldsymbol{a}}^{\rm{T}}}\mathit{\boldsymbol{\nu}} }\\ {{y_2} = {a_{12}}{x_1} + {a_{22}}{x_2} + \cdots + {a_{p2}}{x_p} = {\mathit{\boldsymbol{a}}^{\rm{T}}}\mathit{\boldsymbol{\nu}} }\\ \vdots \\ {{y_p} = {a_{1p}}{x_1} + {a_{2p}}{x_2} + \cdots + {a_{pp}}{x_p} = {\mathit{\boldsymbol{a}}^{\rm{T}}}\mathit{\boldsymbol{\nu}} } \end{array}} \right.$ | (2) |
令
$\max V({y_i}) = {\mathit{\boldsymbol{a}}^{\rm{T}}}\mathit{\boldsymbol{\Sigma}} {\mathit{\boldsymbol{a}}_i},i \in \{ 1,2, \cdots ,p\} $ |
$\text{st}\left\{ {\begin{array}{*{20}{l}} {\left\| {{a_i}} \right\| = 1,i \in \{ 1,2, \cdots ,p\} }\\ {{\mathop{\rm cov}} ({y_i},{y_j}) = 0,i \ne j,i,j \in \{ 1,2, \cdots ,p\} } \end{array}} \right.$ | (3) |
求解可得V(yi)=aTΣai=λi,因此,总方差中属于yi成分的贡献率为
公交车辆运行过程中产生的振动也是影响乘客舒适性的重要因子.根据国际标准ISO 2631/11985《人体全身振动暴露的评价——第一部分:通用要求》[11]以及GB/T 134421992标准,人体对振动的舒适感与平移振动和旋转振动的振动强度以及振动频率相关.人体敏感振动频率范围为1~80 Hz.推荐范围为1~40 Hz.
智能手机重力传感器、线性加速度传感器、陀螺仪等运动传感器能采集三维加速度以及三维旋转角速度时域信号(采样率100 Hz).精度可达10-4量级.然而,无法直接获取各个振动频率分量对应的加速度值.因此,需要进行时频变换.对于连续时域信号,单边拉普拉斯变换如式(4) 所示.
$a(f) = L[a(t)] = \int\limits_0^\infty {a(t){{\rm{e}}^{ - {\rm{j}}2{\rm{\pi }}ft}}{\rm{d}}t} $ | (4) |
式中:a(f)为加速度的频谱函数; a(t)为加速度的时间函数; f为频率; t为时间.实际采集得到的是三维离散时域信号,需要对三维离散加速度以及角速度信号做快速傅里叶变换(FFT),得到加速度频谱函数.频谱函数通过式(5) 计算.a(n)为加速度时间序列,m·s-2, N为数据总量,k为频率.
${X_a}(k) = {\rm{DFT}}[a(n)] = \sum\limits_{n = 0}^{N - 1} {a(n)W_N^{kn}} $ | (5) |
其中,0≤k≤N-1,
控制采样点数为偶数.则式(5) 可转化为式(6):
$X_a (k) = \sum\limits_{n = 0}^{\frac{N}{2} - 1} {a(2n)} W_N^{2kn} + W_N^k\sum\limits_{n = 0}^{\frac{N}{2} - 1} {a(2n + 1)W_N^{2kn}} $ | (6) |
用MATLAB编程对采集的原始加速度信号做FFT变换,得到离散频谱序列.频谱分辨率为采样率与数据点数的比值.
根据GB/T 134421992标准,采用计权加速度值表征公交车体振动对人体舒适性的影响.单一维度振动计权加速度值由各个频段中心频率处的1/3倍频程的有效加速度值乘以不同计权因子得到.计算公式如式(7) 所示:
${a_\text{w}} = \sqrt {\sum\limits_{i = 1}^n {{{({a_i}{k_i})}^2}} } $ | (7) |
其中,计权因子可根据国标确定.人体对振动方向的敏感程度不同, 也可以说各振动方向振动对人体反应的贡献度不同, 所以也给以不同的系数计权,若三轴向计算权加速度分别为awx、awy、awz,则总的计权加速度aw如式(8) 所示:
${a_{\text{w}}} = \sqrt {{{(1.4{a_{\text{w}x}})}^2} + {{(1.4{a_{\text{w}y}})}^2} + {{({a_{\text{w}z}})}^2}} $ | (8) |
此外,乘客希望车辆平稳运行,加速度变化率过大或者波动较大表明受力急剧变化,严重影响乘客舒适性.考虑将加速度变化率纳入客观测度指标中.鉴于采集的是离散加速度信号,因此以差分方法得到车辆运行过程中的加速度变化率.一般,车辆运行方向加速度变化较强烈.所以,分析加速度变化率
$\dot a = \frac{{a(t + \frac{1}{T}) - a(t)}}{{\frac{1}{T}}}$ | (9) |
通过式(9) 差分得到加速度变化率的一系列离散值,加速度变化率方差
综上分析,从加速度原始参数构建的客观测度指标包含2个,即:计权加速度值、加速度变化率方差.令Sa表示加速度客观测度指标集,则
本文从运行平顺性以及振动特性两方面研究舒适性测度指标.本节将以运行平顺性指标模型以及加减速振动舒适性指标模型为基础,利用智能手机采集不同公交线路不同时段出行数据作为输入,计算运行舒适性指标.并与实际乘车体验进行对比分析,验证指标构建方法的科学性及适用性.
2.1 运行平顺性指标计算通过对手机采集的速度、经纬度数据进行处理,计算原始变量值.以北安跨线班车为例,相关信息如图 1所示.在分析停车状态相关变量时,应剔除公交站点规划因素(公交站点规划与客流及用地性质有关,对公交运行状态具有固定性影响,对乘客来说具有可接受性)对车辆运行状态的影响.因此本研究先通过数据分析得到所有停车点的全球定位系统(GPS)信息以及停车等待时间,然后通过XGeocoding软件得到位置信息以及位置说明,在此基础上计算非公交站停车次数.图 1中已包含处理后的停车点信息.
![]() |
图 1 北安跨线班车速度图 Fig.1 Velocity diagram of Bei'An shuttle bus |
原始变量集维度较大且有信息重叠,对公交舒适性评价模型的稳定性具有不利影响.因此,要量化各个原始变量之间的相关性.在保留原始变量基本信息的条件下通过数据建模的方法降维达到变量独立的效果,便于后期评价,因此考虑以主成分法构建新的综合变量.以总贡献率
![]() |
下载CSV 表 1 原始变量 Tab.1 Original variables |
由于各指标量纲不一致,数值差异较大,需要先将数据标准化,求得样本协方差矩阵,得到协方差矩阵特征值以及贡献率见表 2.
![]() |
下载CSV 表 2 样本协方差特征值及贡献率 Tab.2 Sample covariance characteristic value and contribution |
可以看到,前两个特征值贡献率已经达到了92%,因此选择用前两个综合变量表征基于速度参数的客观测度指标.前两个特征值对应的特征向量为
$\mathit{\boldsymbol{\zeta}} _1 = (0.454 5, 0.341 3, 0.402 4, -0.337 1,\\ \qquad -0.419 6, 0.445 0, 0.165 2)\\ \mathit{\boldsymbol{\zeta}} _2 = (-0.174 4, -0.451 9, 0.304 5, 0.428 8,\\ \qquad -0.272 1, 0.080 3, 0.639 0)$ |
$\left\{ {\begin{array}{*{20}{l}} {{y_1} = {\mathit{\boldsymbol{\zeta}} _1} \cdot \mathit{\boldsymbol{S}}_V^{\rm{T}}}\\ {{y_2} = {\mathit{\boldsymbol{\zeta}} _2} \cdot \mathit{\boldsymbol{S}}_V^{\rm{T}}} \end{array}} \right.$ | (10) |

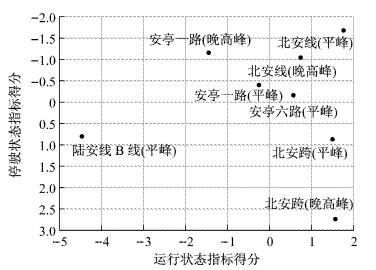

从第一特征向量值来看,数值比较平均.其中,停车时间比率以及单位时间完全停车次数两个原始变量对应的系数为负值,说明y1综合变量表征的是OD(起终点)之间非干扰情况下公交出行运行状态,该值越大越好.而第二特征向量中,与停车次数以及停车等待时间原始变量对应的系数很大,与速度相关因子相关系数很小甚至为负数.说明y2综合变量表征的是OD之间车辆由于拥堵或者信号控制造成的停驶状态.该值越小越好.经计算得到各线路运行状态指标得分和停驶状态指标得分,散点图如图 2所示.图中, 落在坐标右上角区域表示舒适性越高, 落在坐标左下角区域表示舒适性越低.
![]() |
图 2 不同公交运行平顺性指标 Fig.2 Smooth-going measurement index of different bus |
从平顺性指标散点图来看,北安线平峰时刻舒适性最高,陆安线B线舒适性最差.从乘车体验来看,处于郊区的北安线(从安亭汽车站到曹安公路绿苑路)行驶过程中比较平顺,舒适感很高.陆安线高速B线前半段处于市内交通区域,交叉口多,车流量大,非常拥堵;运行过程中停车率很高,极不平顺,舒适感最差,与综合指标计算结果基本吻合.
2.2 振动舒适性指标计算调整手机方位,采集公交运行数据,根据式(5) 和式(6) 对离散加速度信号做FFT变换.根据GB/T 134421992标准[11],单一维度振动计权加速度值由各个频段中心频率处的1/3倍频程的有效加速度值乘以不同计权因子得到.各个频段中心频率处的1/3倍频程以及对应计权因子见表 3.
![]() |
下载CSV 表 3 1/3倍频程中心频率计权因子表 Tab.3 A third octave center frequency weighting factor table |
以陆安线高速B线公交Y轴加速度信息为例,进行FFT变换得到1/3倍频程中心频率处加速度幅值以及相位角见表 4.
![]() |
下载CSV 表 4 陆安线加速度频谱表 Tab.4 Frequency table of Lu An shuttle |
根据式(7) 分别计算单一维度计权加速度,根据式(8) 得到总的计权加速度如下:
${a_\text{w}} = \sqrt {{{(1.4 \times 0.0034)}^2} + {{(1.4 \times 0.0138)}^2} + {{0.0064}^2}} = 0.024{\rm{m}} \cdot {{\rm{s}}^{ - 2}}$ |
同时对原始加速度信息进行差分运算和统计分析得到加速度变化率方差
![]() |
下载CSV 表 5 不同班次振动指标值 Tab.5 Vibration measurement index of different shuttle |
![]() |
下载CSV 表 6 不同班次振动相对指标值 Tab.6 Relative vibration measurement index of different shuttle |
陆安线B线(平峰)前半段在非常拥堵的市内交通区域,交叉口多,车辆多,由于车辆间相互影响大,因此司机加速度控制谨慎,加速度变化率波动不大,但由于频繁停车启动导致车体振动加剧,计权加速度相对于其他路线较大.北安线(平峰)行驶过程中比较平顺,计权加速度较小,但是由于车辆运行时制动和加速变化急剧,所以加速度变化率方差较大.其他各车次指标值各有差异,但与实际实行状况比较吻合.
2.3 测度指标可靠性验证本文基于手机采集数据构建了公共汽车运行舒适性客观测度指标.为了验证指标的可靠性,本研究针对出行舒适性划分3类等级:舒适、中等、不舒适.在手机端提供选择框,由用户针对某次公交出行选择出行舒适性等级,每10 min采集一次舒适性感受等级.所采集的调查信息与程序采集的公交出行参数信息一并记录在后台,以便指标做验证分析.
一共采集98个样本.由第1.1节可知运行平顺性包含运行状态指标(x1)、停驶状态指标(x2),振动舒适性包含相对计权加速度指标(x3)、相对加速度变化率方差指标(x4).测度指标可靠性分析需要分析4种指标与舒适性调查结果的吻合度.现针对215个样本分别计算4种指标值,考虑到舒适性调查结果为类别变量,故采用多项logit模型回归模型分析舒适性与4种指标之间的内在联系.
假设用户出行舒适性感知结果与所构建的4种指标有某种联系.设ycj表示第j个调查者将该次出行舒适性判定为c,c=0, 1, 2分别表示不舒适、中等、舒适3类.即便在相同的乘车环境下,不同用户对舒适性的感觉不同.因此以概率形式表示舒适性感知结果
$p({y_{cj}}) = \frac{{{e^{{\mathit{\boldsymbol{X}}_j}{\mathit{\boldsymbol{B}}_c}}}}}{{\sum\limits_{c = 0}^2 {{{\rm{e}}^{{\mathit{\boldsymbol{X}}_j}{\mathit{\boldsymbol{B}}_c}}}} }}$ | (11) |
式中:X=(x1, x2, x3, x4),Xj表示第j个人的出行指标向量; Bc表示系数向量.令B0=0, 即以不舒适类作为基本组.式(11) 可化为
$p({y_{cj}}) = \frac{{{e^{{\mathit{\boldsymbol{X}}_j}{\mathit{\boldsymbol{B}}_c}}}}}{{1 + \sum\limits_{i = 1}^2 {{e^{{\mathit{\boldsymbol{X}}_j}{\mathit{\boldsymbol{B}}_c}}}} }}$ | (12) |
通过似然函数
通过Matlab求解, 得到模型系数矩阵为
B1=[17.9, 0.667, -5.4, -3.8, -3.5]
B2=[15.51, 3.744, -6.05, -22.72, -12.05],B0=0.
根据样本得到模型似然函数值
本论文分析总结了国内外公共汽车舒适性指标研究的成果与不足,提出从运行平顺性以及振动特性角度分析公交车辆运行状况对舒适性的影响,应用智能手机作为公交运行参数采集终端,高频率、连续性地采集公共汽车运行过程中的速度、加速度、经纬度等参数.通过对速度时间序列数据的统计分析构建表征平顺性的的多维变量,并以主成分法降维获得平顺舒适性指标;另一方面,通过对加速度参数的傅氏变换构建振动舒适性指标.基于上述两种方法得到表征公共汽车乘车舒适性的客观测度指标.最后采用多项logit模型回归模型分析了舒适性调查结果与客观测度指标的内在关联,验证了指标的可靠性,为公共汽车运行舒适性评价提供了基础.
但本研究也有不足之处,首先,用于模型验证分析的样本群体以及样本量还有待丰富.此外,未将公交车内环境考虑在内,比如温度、湿度、满座率因素等.后期将针对以上几点不足展开深入研究.为提高公共汽车运行舒适性提供研究基础,从而改善公交服务,提高客流吸引力,缓解交通压力.
