冻融破坏以及盐冻破坏是影响寒冻地区混凝土设施耐久性的一个重大问题.在过去的几十年里，世界各地对混凝土的冻融破坏以及盐冻破坏进行了大量研究[1-4].其主要原因为当温度降低至结冰点时，混凝土中的可冻水结冰体积膨胀，过冷水在混凝土内部发生迁移，引起各种压力，当压力超过混凝土能承受的应力时，混凝土内部孔隙及微裂纹逐渐增大，扩展并互相连通，强度逐渐降低，造成混凝土破坏[5-6].孔结构是混凝土细观结构的重要组成部分，对水在混凝土体系内的流动有较大的影响[7].Zhang等[8]利用压汞法测得硬化水泥浆体的孔径为0.04~0.2 μm时，试件的抗冻性较差，此外控制水灰比能够有效改善混凝土的抗冻性.张士萍等[9]通过抗冻性试验、压汞试验、气泡间距系数分析、岩相分析以及扫描电镜分析，研究了孔结构对混凝土抗冻性的影响关系，发现掺入引气剂能够细化混凝土的孔隙，减少大孔，增加微小孔，从而提高混凝土的抗冻性.杨全兵等[10]的研究表明，提高含气量会降低混凝土的饱水度和到达平衡饱水度的时间，从而提高混凝土的抗冻性.我国《公路水泥混凝土路面施工技术规范》(JTG F30—2003)[11]规定在严寒和寒冷地区混凝土路面的最大平均气泡间距系数分别要小于225 μm和275 μm.
目前混凝土的孔结构主要通过压汞法和扫描电镜等测试方法获得，而气泡主要通过直线导线法测得.压汞法和扫描电镜均为取样测试，在表征整个试件的孔结构存在一定的偏差[12].此外，压汞法只能测连通孔，不包括封闭的或堵塞的孔，并且在高压条件下该方法容易破坏低强度混凝土的孔结构，造成较大误差[13].直线导线法在测试混凝土气泡过程中是人为决定导线的走向，具有一定的随意性.鉴于传统方法在表征混凝土细观结构方面存在的局限性，本文采用工业扫描(computerized tomography, CT)计算机层析扫描成像技术对混凝土的细观结构进行分析，得到试件的三维立体图像和气泡结构参数，直观地表征混凝土的微观结构与抗盐冻性能之间的关系.此外，利用CT计算机层析扫描无损检测的特点，可以实现对盐冻循环作用下混凝土微观结构的变化进行跟踪检测.
1 试验 1.1 原材料及配合比本次试验采用P·O 52.5的普通硅酸盐水泥，粗骨料采用玄武岩，细集料采用中粗砂，砂和粗骨料的各项性能指标见表 1、表 2.
|
下载CSV 表 1 砂的性能指标 Tab.1 Property index of sand |
|
|
下载CSV 表 2 粗骨料性能指标 Tab.2 Property index of coarse aggregate |
本试验设计了4种不同配合比的混凝土，如表 3所示.按照《普通混凝土拌合物性能试验方法标准》(GB/T50080—2002)[14]搅拌振捣成型40 cm×40 cm×160 cm试件，24 h后拆模，放入标准养护室进行养护28 d.在盐冻试验前需要将试件在水中浸泡7d，使其达到饱水状态.
|
|
下载CSV 表 3 混凝土的配合比 Tab.3 Mix proportion of concrete samples |
将成型的A、B、C、D四组试件分别置于浓度为4%醋酸钾溶液中进行盐冻循环试验，采用单面浸入溶液的方式，利用快冻/慢冻两用冻融循环仪器，设定每次冻融循环为6 h，循环模式如图 1所示.
|

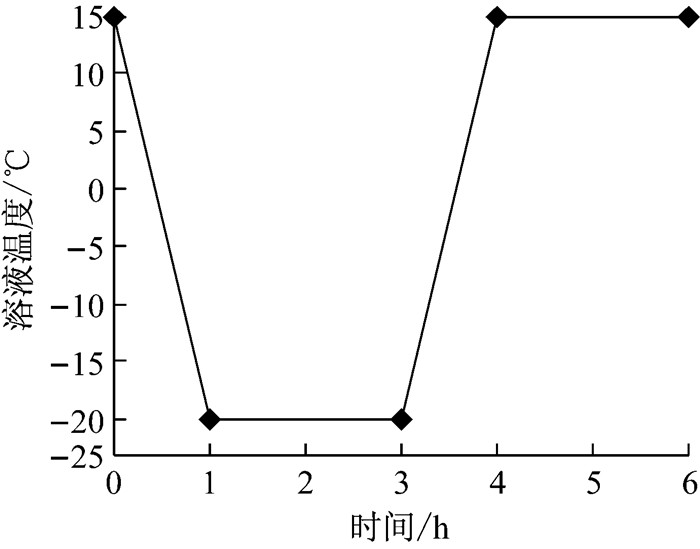

图 1 冻融循环模式 Fig.1 Freeze-thaw cycle sequence |
待试件完成设定的冻融次数后进行剥落量测试，本试验选取单位面积剥落量(试件剥落物质量与试件接触溶液的面积之比)作为评价指标进行表征，通过收集混凝土剥落碎片的方法，将接触溶液面剥蚀的碎片收集，并在100 ℃下烘干至恒重，然后用碎片的质量除以表面积即为试件的剥落量.
| $ {M_n} = \frac{{{m_n}}}{s} $ | (1) |
式中:Mn为n次盐冻循环后试件的累积单位面积剥落量，kg·m－2；mn为n次盐冻循环后累积烘干剥落物质量，kg；s为测试试件接触溶液的表面积，m2.
对同一个试件在25次盐冻循环前后分别进行CT扫描，采用YXLON.CT Precision工业CT推荐配置的三维可视化软件VG Studio Max2.2，软件可根据核磁共振图像(MRI)等数据来生成扫描试件的3D模型.硬化水泥混凝土试件扫描后重建数据的三维可视化效果，利用VG Studio Max2.2可以获得试件正面、立面和侧面三个角度的二维切片图像，并通过重建算法实现三维立体效果图及数据分析.
2 试验结果及分析 2.1 盐冻循环A、B、C、D四组试件的统计剥落量结果如表 4和图 2所示，并计算25次冻融循环后，剥落量与混凝土含气量之间的关系如图 3所示.通过图表可以看出，混凝土盐冻过程中的剥落量开始随混凝土含气量的增加而降低，但当含气量大于6.4%时，剥落量基本保持恒定，C组和D组的剥落量几乎一样，这说明混凝土的含气量不是越高就越好，过度引气反而会降低其抗冻性.25次盐冻循环后混凝土的剥落量M25(kg·m-2)随着混凝土含气量A(%)变化的回归方程如下所示:
|
|
下载CSV 表 4 混凝土试件在盐冻循环次数下的剥蚀量 Tab.4 Material loss of samples after cyclic freeze-thaw test in salt solution |
|

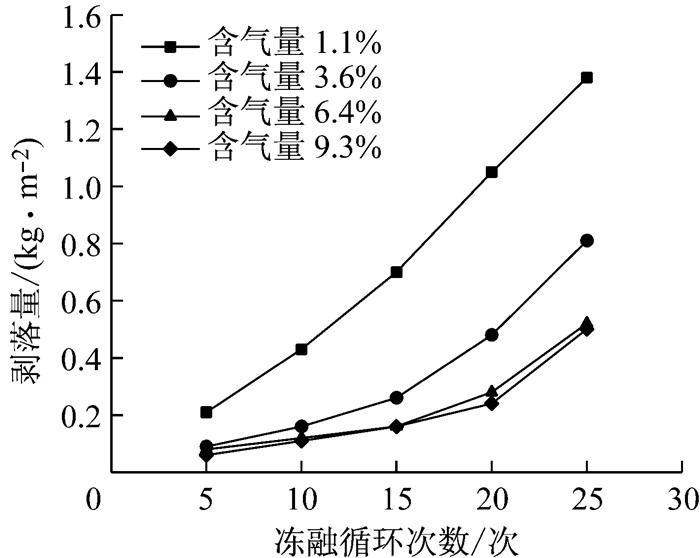

图 2 剥落量随冻融循环次数的变化关系 Fig.2 Relationship between material loss and freeze-thaw cycles |
|

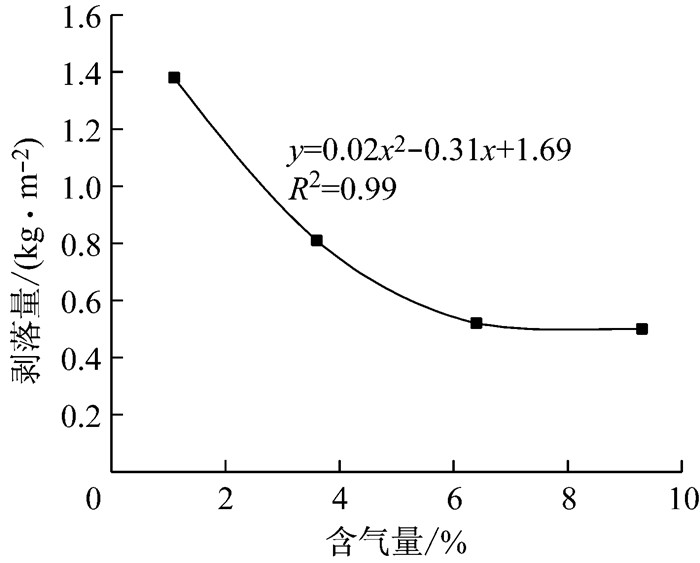

图 3 剥落量随含气量的变化关系 Fig.3 Relationship between material loss and air content |
| $ {M_{25}} = 0.02{A^2}-0.31A + 1.69, {\rm{ }}{R^2} = 0.99 $ | (2) |
美国联邦航空管理局规定25次盐冻循环试验剥落量小于等于0.75 kg·m－2为合格，并且规定当剥落量大于1.5 kg·m－2时即可停止试验[15].因此，由回归方程可以得到，在此配合比下混凝土抗盐冻性能要达到标准，即25次盐冻循环剥落量M25小于0.75 kg·m－2时，混凝土的含气量要大于4.1%，结合机场道面混凝土强度、坍落度、经济效应等指标和公路相关规范，含气量应在5%~7%之间.
2.2 混凝土细观孔结构从A、B、C、D四组试件中切取尺寸为40 cm×40 cm×40 cm的样本进行CT扫描，然后从扫描试件中选取10 cm×5 cm×4 cm的区域进行统计分析，得到不同引气剂掺量混凝土的三维立体效果图，如图 4所示.图像中混凝土内部黑色的阴影为孔隙，可以看出，随着引气剂掺量的增加，混凝土内部黑色面积增加，说明气泡逐渐增多.
|
图 4 不同引气剂掺量的混凝土CT扫描图像 Fig.4 CT images of concrete samples with different air entrain admixture dosage |
根据分析软件可以直接得出试件的含气量，将工业CT装置和含气量测定仪得出的混凝土孔隙率进行对比，结果如表 5所示，工业CT得到的孔隙率要略大于含气量测定仪测得的含气量.
|
|
下载CSV 表 5 含气量测定仪和CT测定的孔隙率对比 Tab.5 Comparison of measured air voids using air content meter and CT method |
高品质引气剂引入的气泡孔径一般在50~300 μm，气泡的体积小于0.015 mm3，且为比较规则的圆形气泡[16].为避免把混凝土中集料周围的裂隙作为被测对象，需要通过设置合理的球形度将小于设置值的孔隙去除，本文球形度取0.6，将球形度小于0.6的孔隙去除后进行统计分析.
按照要求筛选孔隙后，利用分析软件对混凝土内部不同孔径气孔数量、平均孔径进行统计，其结果如表 6和图 5所示，可以看出混凝土内部气泡数量随引气剂掺量的提高而增多，但不同大小气孔的数量分布并不均匀，气孔越小数量越多；当混凝土掺入了引气剂，小孔径的气孔数量明显增加，三组引气混凝土孔径小于134 μm气孔数量占气孔总数98%以上.由剥蚀量测试结果(表 4)可知，B、C、D三组引气混凝土抗盐冻性能要远远优于未引气的A组，正因为引气所引入大量小且均匀的气泡，这些气泡在正常环境下不易被水完全充满，导致混凝土饱水度降低，能够释放更多的结冰压，从而提高混凝土的抗盐冻性能[17].
|
|
下载CSV 表 6 混凝土内部气泡孔径分布 Tab.6 Air void distributions in concrete samples |
|

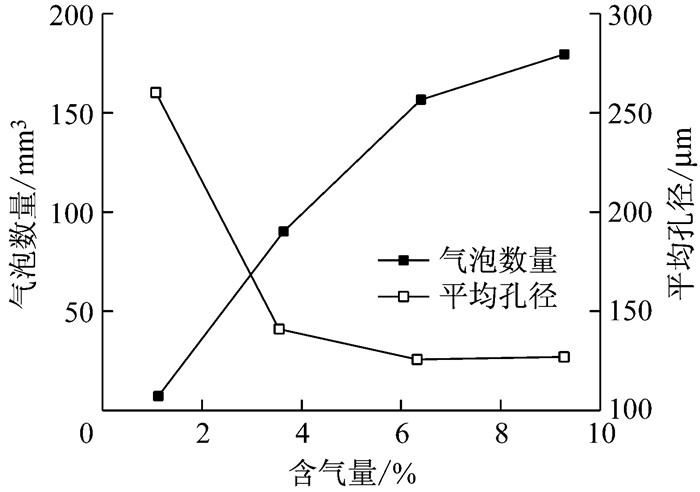

图 5 混凝土的单位体积气孔数和平均孔径随含气量的变化关系 Fig.5 Relationships between air voids and average air void size versus air content |
从图 5可以得到气孔平均孔径和混凝土含气量呈递减关系，引气剂掺量越大，混凝土含气量越大，气孔平均孔径越小，但含气量为9.3%的D组试件的平均孔径要略大于含气量为6.4%的C组试件，因为D组引气剂的掺量过大，混凝土无法容纳更多的微小气泡，振捣成型的时候这些小气泡容易形成大气泡(图 4d)，导致平均孔径增大，从而进一步证实D组试件出现了过度引气的情况.
2.2.3 气泡间距系数含气量与气泡间距系数(L)的关系是混凝土抗冻抗盐冻设计中对引气剂掺量进行控制的一个重要依据，混凝土气泡间距系数可以根据《公路水泥混凝土路面施工技术规范》(JTG F30—2003)[11]给出的下列公式计算得到：当混凝土中浆气比P/A≤4.33时，L=P/αAs; 当混凝土中浆气比P/A＞4.33时，
通过计算A、B、C、D四组混凝土试件的气泡间距系数，并与25次盐冻循环剥落量进行拟合，可以得到剥落量与气泡间距系数的拟合关系曲线，如图 6所示.根据剥落量0.75 kg·m－2的合格临界值，计算得到混凝土气泡间距系数小于238 μm时，具有良好的抗盐冻性能.
|

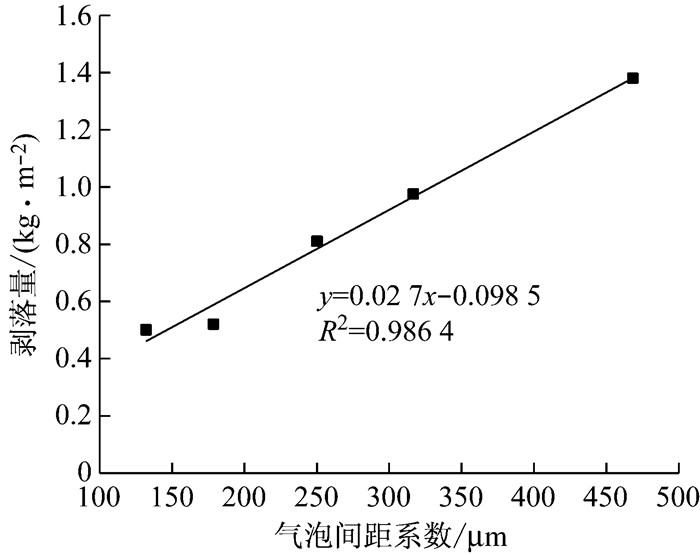

图 6 剥落量与气泡间距系数的拟合关系 Fig.6 Regression relationship between material loss and air void space coefficient |
基于工业CT技术无损检测的特点，对同一个试件在25次盐冻作用前后分别进行扫描，得到其孔结构的变化规律.由于盐冻破坏仅发生在混凝土表面，故选取溶液接触面5 mm深度的区域进行统计分析.
2.3.1 接触面总孔隙率的变化盐冻循环前后总孔隙率的统计结果如表 7所示，由表可知，C组试件混凝土孔隙率变化较小，而非引气A组孔隙率变化是引气型C组的3倍左右，这是由于非引气混凝土发生严重的盐冻破坏，冻结时所产生结冰压足以使混凝土表面产生大量的微裂纹和孔隙，使孔隙率变大，而在引气型混凝土内由于饱水度较低产生的结冰压对混凝土造成的影响较小.
|
|
下载CSV 表 7 盐冻循环前后总孔隙率变化 Tab.7 Air voids change after cyclic freeze-thaw test in salt solution |
盐冻循环前后气泡间距系数的计算结果如表 8所示，盐冻循环后非引气混凝土气泡间距系数继续增大，在盐冻过程中混凝土微观孔隙发生劣化.
|
|
下载CSV 表 8 盐冻循环前后气泡间距系数变化 Tab.8 Air void spacing change after cyclic freeze-thaw test in salt solution |
利用可视化软件VG Studio Max2.2，根据混凝土内部孔隙大小对其渲染，从图中可以直观地看到孔隙分布和孔隙大小，标定孔隙从大到小的颜色依次为红＞橙＞黄＞绿＞蓝.
冻融前后试件与溶液相接触面的二维切片图像如图 7所示.从图中可以看出引气混凝土相比于非引气混凝土内部有大量小气孔，引气效果明显.对比盐冻前后的照片发现两组试件中部分孔隙的体积都有所增大，发生变化的孔隙已用箭头标出，其中未引气型混凝土孔隙变化较为明显，许多小孔隙经过盐冻环变成了较大的孔隙，而引气型混凝土孔隙变化较小, 少量搅拌过程中生成的气泡变大, 而通过引气剂引入的气泡未发生明显变化.
|

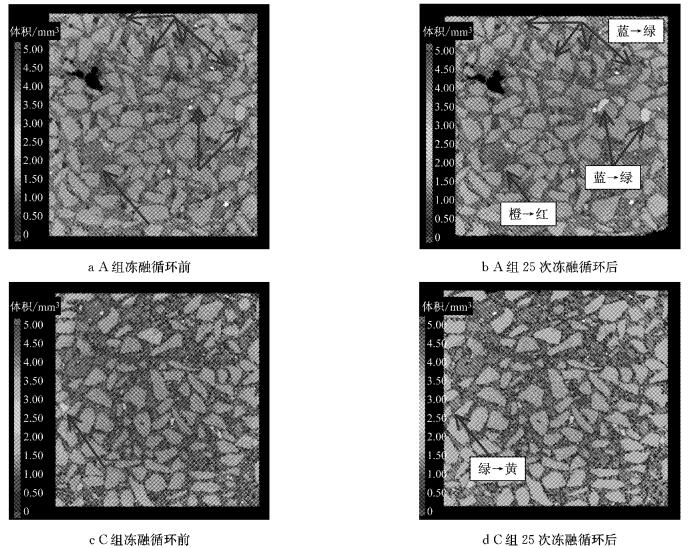

图 7 盐冻循环试验前后孔隙分布的变化 Fig.7 Air void distribution change after samples experienced freeze-thaw cyclce in salt solution |
通过三维立体效果图可以得到盐冻前后混凝土试件孔隙的变化，冻融前后与溶液相接触面的三维效果图如图 8所示.可以看出未引气混凝土在盐冻前孔隙数量很少，且分布较为稀疏，经过25次盐冻循环后孔隙数量明显增多，小孔隙布满了整个试件，孔隙体积较大的模块也出现在效果图当中，说明混凝土劣化严重，出现了大量裂纹和大孔隙.而引气型混凝土试件两张图片的变化并不大，说明没有发生严重的盐冻破坏，试件自身含有大量的气孔，试验前后孔隙模块都布满了整个试件，从而进一步说明大量微小的气泡有助于提高混凝土的抗盐冻性能[18].
|

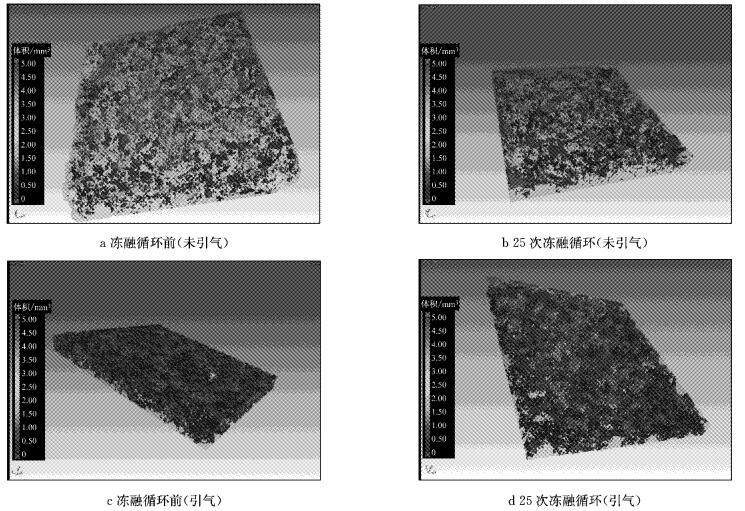

图 8 盐冻循环试验前后的三维效果图 Fig.8 3-D images of samples before and after freeze-thaw cycles |
(1) 引气是提高混凝土抗盐冻性能的重要手段.混凝土的含气量存在一个最佳值，过度引气将引起负面效应，研究结果表明混凝土的含气量为5%~7%时抗冻性较好.
(2) 通过工业CT技术可以测得混凝土气泡结构参数：孔隙率、气孔数量、气孔分布情况、平均孔径和气泡间距系数，且工业CT测得的气泡结构参数略大于传统含气量测定仪测得的气泡结构参数.
(3) 混凝土的孔隙率、气孔数量随引气剂掺量的增加而增大，平均孔径和气泡间距系数随引气剂掺量的增加而减小.其中气泡间距系数与混凝土抗盐冻性能有较好的相关性，试验结果发现当混凝土的气泡间距系数小于238 μm时其抗盐冻性能较好.
(4) 工业CT技术测试发现引气混凝土相比于非引气混凝土内部有大量小气孔，盐冻前后未引气混凝土孔隙变化较为明显，而引气混凝土孔隙变化较小.因此，进一步说明大量微小的气泡有助于提高混凝土的抗盐冻性能.
